Размер быстроразъёмного соединения для буровой или промышленной линии нельзя определять по наружному диаметру гайки с выступами. Обозначения БРС 2, 3 и 4 дюйма относятся к условному проходу соединения. Для правильной замены также нужны тип присоединения, уплотнительная геометрия, рабочее давление, среда и совместимость с ответной частью.

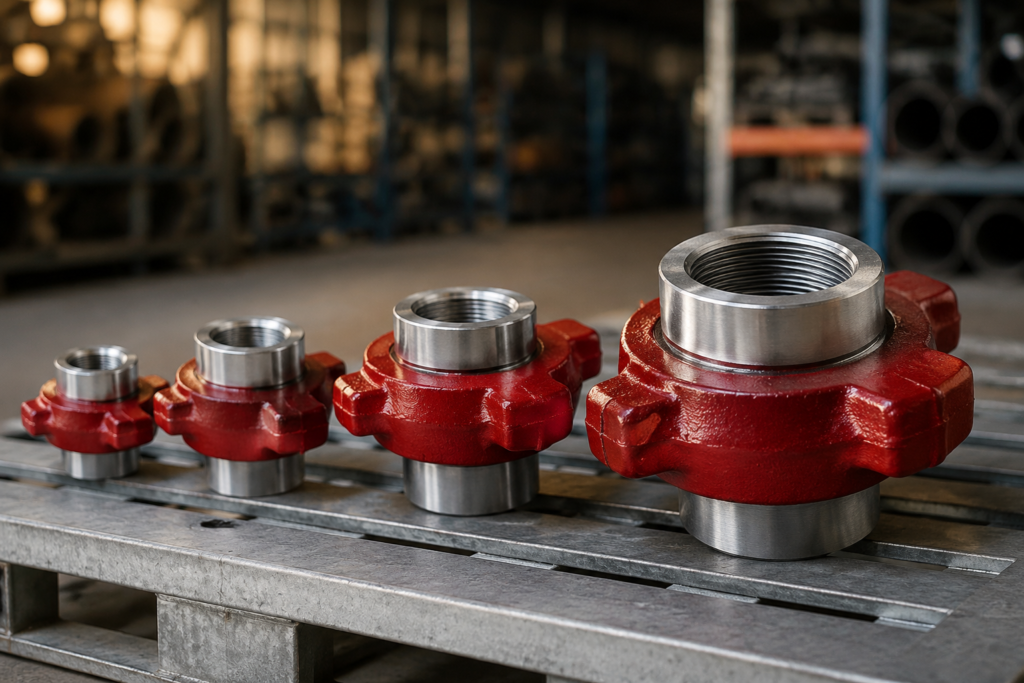

В каталоге представлены быстроразъёмные соединения БРС типоразмеров 2, 2,5, 3 и 4 дюйма, с резьбовым присоединением или под приварку. Конкретное исполнение подбирают по параметрам линии и паспорту изделия.

Что означает размер БРС в дюймах

Дюймовое обозначение БРС связано с номинальным проходом, а не с любой наружной деталью соединения. У гайки, патрубка и резьбовой части будут другие фактические размеры. Поэтому измерение по крайним выступам красной или синей гайки не позволяет определить 2, 3 или 4 дюйма.

Для ассортимента ООО «ПК Европейские технологии» используются следующие технические ориентиры. Они помогают определить предполагаемый типоразмер, но окончательный выбор делают по чертежу, ответной части и спецификации.

Обозначение Ориентир по проходу Что проверить при заказе
БРС 2″ 50 мм Исполнение соединения, присоединительную резьбу или подготовку под сварку
БРС 2,5″ 65 мм Фактический проход, ответные части и уплотнение
БРС 3″ 75 мм Геометрию конуса, гайки и присоединительных концов
БРС 4″ 100 мм Давление, массу сборки, опоры и совместимость всей линии

ВАЖНО: размер в дюймах не определяет допустимое давление. Рабочее давление зависит от конкретного исполнения и подтверждается паспортом или спецификацией.

Почему в ряду есть размер 2,5 дюйма

Между БРС 2″ и 3″ используется отдельный типоразмер 2,5″ с ориентиром по проходу 65 мм. Его нельзя автоматически заменить трёхдюймовым соединением: изменятся проход, монтажные размеры, масса и ответные детали. Точно так же 2,5″ не является вариантом БРС 2″ с более широкой гайкой.

При подборе обязательно учитывают полный размерный ряд, включая 2,5″. Если измеренный проход близок к 65 мм, соединение нельзя относить к ближайшему целому размеру без проверки.

Почему одинаковый размер ещё не гарантирует совместимость

Два соединения с маркировкой 3″ могут различаться конструкцией уплотнения, профилем и длиной посадки, присоединительной резьбой, материалом, классом давления и назначением. На объекте детали иногда удаётся частично состыковать, но это не означает, что соединение выдержит давление и останется герметичным.

Особенно опасно собирать ответные половины разных систем по внешнему сходству. Несовпадение конуса или уплотнительного кольца даёт малую площадь контакта, перекос и локальную нагрузку. Усиленная затяжка гайки не исправляет геометрию, а может повредить резьбу и посадочную поверхность.

Как определить размер существующего БРС

  1. Очистите соединение и найдите маркировку размера, исполнения или производителя.
  2. Измерьте внутренний проход патрубка, не ориентируясь на наружный габарит гайки.
  3. Сфотографируйте обе половины, гайку, конус, уплотнение и присоединительные концы.
  4. Определите способ присоединения к линии: резьба, сварной конец, фланец или переходник.
  5. Зафиксируйте наружные и монтажные размеры, необходимые для установки на прежнее место.
  6. Проверьте паспортное рабочее давление и рабочую среду.
  7. Сравните ответную часть и уплотнительную геометрию с чертежом поставщика.

Что именно измерять

  • внутренний диаметр проходного канала;
  • наружный диаметр и длину присоединительного патрубка;
  • диаметр, шаг и тип резьбы, если конец резьбовой;
  • длину посадочной части под сварку, если исполнение приварное;
  • диаметр и форму уплотнительного конуса;
  • размер канавки и состояние уплотнительного кольца;
  • полную монтажную длину собранного соединения;
  • габарит, необходимый для вращения и затяжки гайки.

Наружный размер гайки можно записать как дополнительный контрольный параметр, но не как основной размер БРС. У разных производителей форма выступов и толщина металла отличаются, поэтому одинаковый условный проход может иметь разный внешний габарит.

Как связаны БРС и диаметр рукава

Обычно проход БРС согласуют с внутренним диаметром рукава и расчётным расходом линии. Для ассортимента Euromaxx ориентиры 2″, 2,5″, 3″ и 4″ соответствуют проходам 50, 65, 75 и 100 мм. Но это не разрешение соединять детали только по совпадению числа.

В готовой рукавной сборке нужно проверить переход от рукава к арматуре, отсутствие резкого сужения, рабочее давление всех элементов и способ заделки. Самый слабый компонент ограничивает допустимый режим всей сборки. БРС высокого класса давления не повышает рейтинг рукава или переходника.

Резьбовое исполнение или под приварку

БРС с резьбовым присоединением

Резьбовой конец удобен при сборке и замене узла, но для заказа требуется точный стандарт резьбы, размер, шаг, направление и способ уплотнения. Запись «БРС 3 дюйма, резьбовое» не определяет присоединительный конец полностью.

БРС под приварку

Приварное исполнение подбирают по диаметру и толщине стенки трубы, материалу, подготовке кромок и технологии сварки. После сварочных работ контролируют геометрию и состояние уплотнительной зоны: перегрев и деформация не должны нарушить посадку ответной части.

Рабочая среда и уплотнение

Материал уплотнения выбирают под буровой раствор, воду, нефтепродукты, масло, эмульсию или другую среду, а также под рабочую температуру. Кольцо, подходящее для воды, не обязательно устойчиво к топливу или масляной фазе. Химическая несовместимость вызывает разбухание, размягчение, усадку и течь.

При замене БРС старое уплотнение не следует считать образцом только по цвету. Нужны материал или обозначение из паспорта. Если данных нет, поставщику передают состав среды, концентрацию примесей, рабочую и пиковую температуру.

Признаки износа БРС

Перед повторным использованием проверяют резьбу гайки и корпуса, уплотнительный конус, кольцо и сварные либо резьбовые присоединительные концы. Задиры, трещины, вытянутые витки, коррозионные раковины и деформация посадки уменьшают площадь контакта и нарушают затяжку.

Следы течи нельзя устранять только более сильной затяжкой. Сначала определяют источник: загрязнение посадки, повреждённое кольцо, несовпадение половин, износ резьбы или перекос трубопровода. Ударная затяжка изношенной гайки может скрыть течь на короткое время, но увеличивает нагрузку на корпус.

Крупные БРС требуют опоры и правильной соосности. Если масса рукава или трубопровода постоянно нагружает соединение на изгиб, исправные уплотнение и резьба также будут изнашиваться быстрее. При замене оценивают не только деталь, но и расположение опор всей линии.

Почему давление уточняют по конкретному исполнению

Внешне похожие быстроразъёмные соединения выпускаются для разных классов давления. Рейтинг зависит от корпуса, резьбы, материала, термообработки, геометрии уплотнения и испытаний. Нельзя переносить значение давления с соседней карточки или соединения того же размера.

При заказе указывают нормальное рабочее давление, возможные пики, температуру, среду и требования к испытанию. Для сборки БРС с рукавом проверяют паспорт каждого компонента, а затем назначают допустимое давление по элементу с минимальным рейтингом.

Как подобрать замену по старому соединению

  1. Определите номинальный проход и типоразмер: 2″, 2,5″, 3″ или 4″.
  2. Установите конструкцию обеих половин и тип уплотнения.
  3. Проверьте присоединительные концы: резьба или исполнение под приварку.
  4. Сверьте рабочее давление и его пики с паспортом нового БРС.
  5. Уточните материал корпуса и уплотнения под рабочую среду и температуру.
  6. Проверьте монтажную длину, массу, опоры и доступ для затяжки.
  7. Закажите комплект ответных частей, если совместимость со старой половиной документально не подтверждена.
  8. После монтажа проведите предусмотренные проектом контроль и испытания.

Когда лучше менять соединение комплектом

Если маркировка не читается, посадочная поверхность изношена, ответные части имеют разное происхождение или отсутствует подтверждение совместимости, безопаснее заменить обе половины и уплотнение комплектом. Это также разумно при переходе на другой класс давления или изменении рабочей среды.

Замена только гайки или одной половины экономит меньше, чем кажется, если после запуска возникает течь и линию приходится снова разбирать. Для ответственных участков комплектность и документированная совместимость важнее внешнего сходства деталей.

Что указать в заявке

  • типоразмер БРС или измеренный внутренний проход;
  • рабочее и максимальное давление;
  • рабочую среду и диапазон температур;
  • тип присоединения с обеих сторон;
  • размер и стандарт резьбы либо параметры конца под сварку;
  • требуемый материал корпуса и уплотнения, если они заданы проектом;
  • фотографии старого соединения и ответной части;
  • необходимость комплектных половин, прокладок, заглушек и переходников;
  • требования к паспорту, сертификатам и испытаниям.

ООО «Производственная компания Европейские технологии» поставляет БРС типоразмеров 2″, 2,5″, 3″ и 4″, комплектует ими рукавные линии, подбирает переходники и фланцы. Для замены достаточно передать старую деталь либо фотографии с размерами, параметрами среды и давления.

Краткие ответы

Как понять, БРС 2 или 3 дюйма?

Ориентируйтесь на внутренний проход и маркировку, а не на наружный размер гайки. Для ассортимента Euromaxx ориентиры составляют 50 мм для 2″ и 75 мм для 3″.

Чему соответствует БРС 4 дюйма?

Ориентир по проходному сечению — 100 мм. Для заказа дополнительно проверяют давление, присоединение, уплотнение и размеры ответной части.

Можно ли соединить БРС одинакового размера разных производителей?

Только при документально подтверждённой совместимости геометрии, уплотнения и класса давления. Одинаковое дюймовое обозначение само по себе этого не гарантирует.

Нужно ли менять уплотнение вместе с БРС?

При замене соединения устанавливают совместимое исправное уплотнение. Старое кольцо с деформацией, порезами, разбуханием или потерей эластичности повторно не используют.
