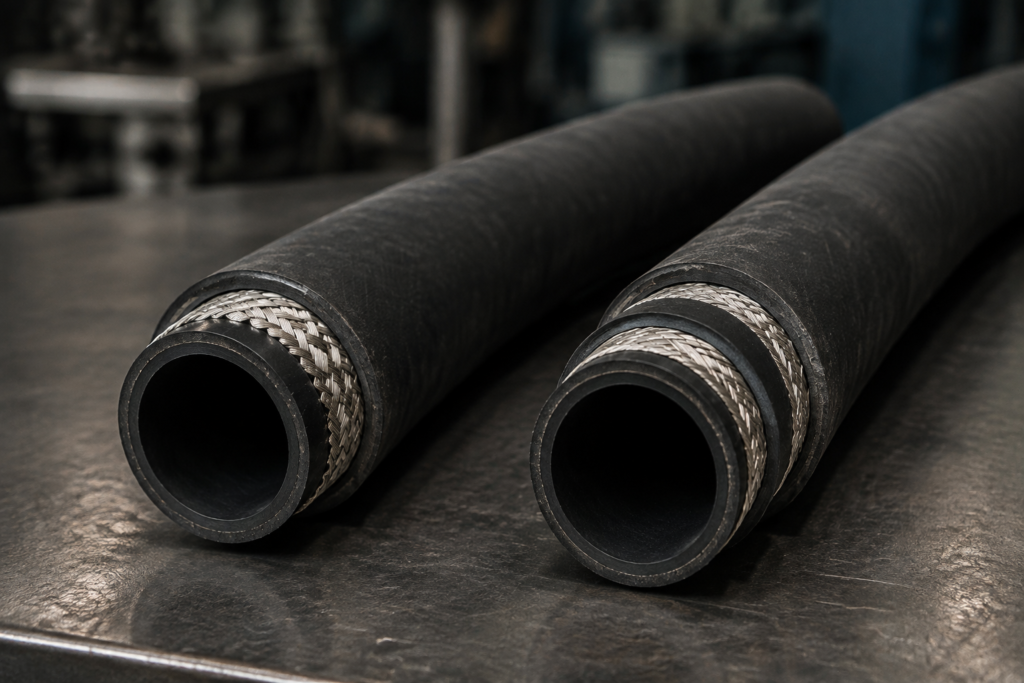

Рукава высокого давления 1SN и 2SN внешне похожи: резиновая внутренняя трубка, металлическое армирование и защитный наружный слой. Главное различие скрыто внутри. У 1SN используется одна металлическая оплётка, у 2SN — две. Это влияет на допустимое давление, массу, наружный диаметр, гибкость и поведение рукава при импульсных нагрузках.

В общем разделе представлены рукава высокого давления. Выбирать между 1SN и 2SN нужно по рабочему режиму конкретной гидросистемы, а не по принципу «две оплётки всегда лучше одной».

Что означают обозначения 1SN и 2SN

Обозначения 1SN и 2SN относятся к конструкции рукавов по EN 853 и соответствующим типам ISO 1436. Цифра показывает число слоёв армирования высокопрочной стальной проволокой: один у 1SN и два у 2SN. Буквы SN обозначают исполнение, при котором при установке совместимой арматуры обычно не требуется снимать наружный слой резины перед обжимом. Конкретную технологию сборки всё равно определяет система «рукав — фитинг — муфта» выбранного производителя.

Обе серии применяют в гидравлических линиях с минеральными маслами и другими разрешёнными для конкретного рукава жидкостями. Но одинаковое обозначение стандарта не означает, что любые изделия разных производителей взаимозаменяемы по наружному диаметру, фитингам, обжимным таблицам и температурному диапазону.

Сравнение РВД 1SN и 2SN

Параметр 1SN 2SN
Армирование Одна оплётка из высокопрочной стальной проволоки Две оплётки из высокопрочной стальной проволоки
Нагрузка Средние давления и умеренные импульсные нагрузки Более высокие давления и тяжёлый динамический режим
Габариты и масса Обычно легче и компактнее при одинаковом DN Обычно тяжелее и имеет больший наружный диаметр
Гибкость Как правило, удобнее при тесной прокладке Жёстче; минимальный радиус изгиба проверяют по паспорту
Типичные задачи Станки, мобильная техника, возвратные и рабочие линии среднего давления Строительная, сельскохозяйственная и промышленная гидравлика с более тяжёлым режимом

Таблица показывает общую логику выбора, но не заменяет паспорт. Внутри одной серии рабочее давление обычно меняется с DN: при увеличении внутреннего диаметра допустимое давление может снижаться. Поэтому фраза «2SN держит такое-то давление» без указания типоразмера технически неполна.

Почему две оплётки не означают давление в два раза выше

Вторая оплётка увеличивает несущую способность стенки, но итоговый рейтинг зависит не только от количества проволоки. На него влияют диаметр, конструкция внутреннего и наружного слоёв, угол плетения, материал проволоки, требования стандарта и испытания конкретного изделия. У разных DN соотношение между 1SN и 2SN будет различаться.

Нельзя выбирать рукав по давлению насоса без запаса на фактический режим. В линии возникают пики при запуске, резком переключении распределителя, остановке исполнительного механизма и гидроударе. Обычный манометр может не показать короткий импульс, хотя именно он перегружает армирование и заделку фитинга.

ВАЖНО: рабочее, испытательное и разрывное давление — разные параметры. Испытательное или разрывное значение нельзя использовать как разрешённое давление постоянной эксплуатации.

Когда выбирать РВД 1SN

Серия Рукав высокого давления 1SN подходит для линий среднего давления, когда важны умеренная масса, компактность и удобная прокладка. Одна оплётка не означает низкое качество: это конструкция под определённый диапазон нагрузок.

1SN рассматривают для гидростанций, станочного оборудования, мобильной техники и других систем, если паспортное давление выбранного DN перекрывает рабочее давление вместе с динамическими пиками. Серия также удобна на участках, где тяжёлый двухоплёточный рукав создаёт лишнюю нагрузку на соединения или плохо укладывается в ограниченном пространстве.

При выборе проверяют не только давление. Важны минимальный радиус изгиба, температура жидкости, наружная температура, совместимость внутреннего слоя, истирание, частота циклов и допустимое изменение длины под нагрузкой. Если рукав постоянно работает у верхней границы паспорта, более тяжёлое исполнение может оказаться оправданным, но это решают по всему режиму, а не только по числу оплёток.

Когда нужен РВД 2SN

Двухоплёточный Рукав высокого давления 2SN выбирают для более высокого давления и выраженных импульсных нагрузок. Такая конструкция востребована в гидравлике строительной, дорожной, сельскохозяйственной, буровой и промышленной техники.

2SN обычно массивнее 1SN при том же внутреннем диаметре. Это нужно учитывать возле подвижных узлов, на длинных трассах и в местах, где сборка не должна тянуть фитинг собственным весом. Жёсткий рукав, уложенный с радиусом меньше допустимого, может быстрее разрушаться возле обжима, даже если запас по давлению большой.

Переход с 1SN на 2SN требует проверки совместимости арматуры. Нельзя оставить прежнюю муфту и фитинг только потому, что внутренний диаметр совпадает. Наружный диаметр, толщина стенки и схема обжима у двух серий различаются, а герметичность сборки зависит от точного соответствия всех компонентов.

Когда 1SN и 2SN уже недостаточно

Для тяжёлой гидравлики с высоким давлением, частыми импульсами и жёсткими требованиями к ресурсу применяют рукава со спиральной навивкой — например, 4SP и 4SH. Четыре спиральных слоя работают иначе, чем одна или две проволочные оплётки. Поэтому 4SP и 4SH нельзя воспринимать как просто «ещё более толстый 2SN».

Выбор между 2SN, 4SP и 4SH выполняют по конкретной таблице давления для DN, импульсному режиму, радиусу изгиба, совместимым фитингам и условиям монтажа. Серии 4SP и 4SH рассматривают отдельно: для сравнения 1SN и 2SN достаточно обозначить границу их применения.

Как DN влияет на выбор рукава

DN — условное обозначение внутреннего прохода. Оно связано с расходом и скоростью жидкости, но не определяет рабочее давление само по себе. Для одного и того же типа рукава изделия DN 6, DN 12, DN 25 и DN 50 имеют разные наружные диаметры, радиусы изгиба и допустимые давления.

Слишком маленький DN увеличивает скорость потока и потери давления, вызывает нагрев и ухудшает работу системы. Слишком большой делает сборку тяжелее, дороже и сложнее в прокладке. Диаметр подбирают по расходу, длине линии, допустимой скорости и потерям, после чего по таблице конкретной серии проверяют давление.

Что учитывать кроме числа оплёток

  • максимальное рабочее давление с учётом пиков, а не только настройку насоса;
  • внутренний диаметр и требуемый расход;
  • тип и температуру рабочей жидкости;
  • минимальный радиус изгиба и подвижность участка;
  • совместимость рукава, фитинга, муфты и обжимной технологии;
  • внешнее истирание, контакт с горячими деталями, озоном и химическими веществами;
  • длину сборки, взаимную ориентацию угловых фитингов и отсутствие натяжения;
  • необходимость опрессовки и маркировки готовой сборки.

Температура и рабочая жидкость

Паспортный диапазон температуры нельзя рассматривать отдельно от давления. При высокой температуре резина стареет быстрее, а длительная работа одновременно у верхних пределов температуры и давления сокращает ресурс сборки. Температура жидкости и температура возле внешнего источника нагрева — разные нагрузки: рукав может перегреваться от горячей поверхности даже при нормальной температуре масла.

Совместимость внутреннего слоя проверяют для фактической жидкости: минерального масла, водно-гликолевой смеси, биоразлагаемой жидкости или другого состава. Обозначение 1SN либо 2SN описывает конструкцию армирования, но не делает рукав стойким к любой химической среде. При смене жидкости в системе старую спецификацию рукава нужно пересмотреть.

Для воздуха и газов могут действовать отдельные ограничения изготовителя, включая максимально допустимую температуру и требования к наружному слою. Поэтому область применения берут из паспорта конкретного изделия, а не переносят с другого рукава того же стандарта.

Частые ошибки при замене 1SN на 2SN

  • считать, что 2SN автоматически выдерживает вдвое большее давление;
  • сравнивать только внутренний диаметр и не проверять наружный;
  • использовать фитинг или муфту от другой серии без таблицы обжима;
  • не учитывать больший вес и жёсткость двухоплёточного рукава;
  • укладывать сборку с резким изгибом сразу возле фитинга;
  • выбирать давление по среднему показанию манометра без импульсных пиков;
  • смешивать в одной сборке компоненты разных систем без подтверждённой совместимости.

Как контролировать РВД в эксплуатации

После установки проверяют, не натянута ли сборка в крайних положениях механизма, не перекручивается ли она и не касается ли острых кромок. Рукав должен изгибаться в одной плоскости с достаточным радиусом. Защитная спираль или оплётка от истирания помогает только от внешнего контакта и не исправляет слишком малый радиус изгиба.

При осмотре обращают внимание на трещины, вздутия, истирание до металла, коррозию проволоки, течь возле муфты, смещение фитинга и локальные перегибы. Выступившая проволока или повреждение наружного слоя до армирования — основание вывести сборку из работы. РВД не восстанавливают хомутом, изолентой или локальной накладкой.

Периодичность проверки назначают по условиям эксплуатации: давлению, числу циклов, подвижности, температуре и последствиям отказа. Универсальный срок службы для всех 1SN и 2SN некорректен. Сборка на неподвижном станке и рукав на подвижной стреле работают в разных режимах даже при одинаковом DN и давлении.

Что передать для изготовления РВД

  1. Тип рукава: 1SN, 2SN или параметры, по которым его нужно подобрать.
  2. Внутренний диаметр или DN.
  3. Рабочее и максимальное давление, характер импульсных нагрузок.
  4. Рабочую жидкость и диапазон температур.
  5. Общую длину сборки и условия её измерения.
  6. Типы фитингов на обоих концах, резьбу, угол и взаимную ориентацию.
  7. Фото маркировки старого рукава и соединений, если подбирается замена.
  8. Требования к опрессовке, маркировке и документам.

ООО «Производственная компания Европейские технологии» изготавливает РВД в сборе, подбирает рукав и концевую арматуру по параметрам гидросистемы, выполняет обжим и опрессовку. При замене старой сборки лучше передать её целиком или предоставить фотографии маркировки и точные размеры обоих соединений.

Краткие ответы

Чем 1SN отличается от 2SN?

У 1SN одна металлическая оплётка, у 2SN — две. 2SN обычно рассчитан на более высокое давление и тяжёлый динамический режим, но конкретные параметры зависят от DN и производителя.

Можно ли поставить 2SN вместо 1SN?

Можно только после проверки давления, размеров, радиуса изгиба и совместимости фитингов с двухоплёточным рукавом. Простая замена рукава при сохранении неподходящей арматуры недопустима.

Всегда ли 2SN лучше 1SN?

Нет. Если 1SN перекрывает рабочий режим, он может быть легче, гибче и удобнее в монтаже. Лишняя масса и жёсткость 2SN не дают преимущества сами по себе.

Что выбрать для импульсных нагрузок?

Сначала оценивают фактические пики давления и требуемый ресурс. Для умеренного режима может хватить 1SN, для более тяжёлого — 2SN; при высоких давлениях и интенсивных импульсах рассматривают спиральные 4SP или 4SH.
